Стоечно-ригельная система остекления — это инновационное решение для создания современных, светлых и эстетичных зданий. Оно придает архитектуре легкость и стиль, обеспечивая панорамный обзор и максимальное естественное освещение. Благодаря использованию прочных стеклянных конструкций и алюминиевых профилей, фасадное остекление надежно защищает от ветра, шума и перепадов температур, сохраняя комфорт внутри помещения. Это идеальный выбор для бизнес-центров, торговых комплексов, частных домов и общественных пространств, сочетающий в себе функциональность, долговечность и современный дизайн.

Решения по фасадному остеклению

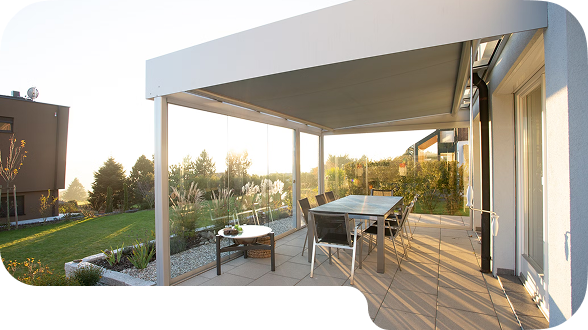

Террасы и веранды

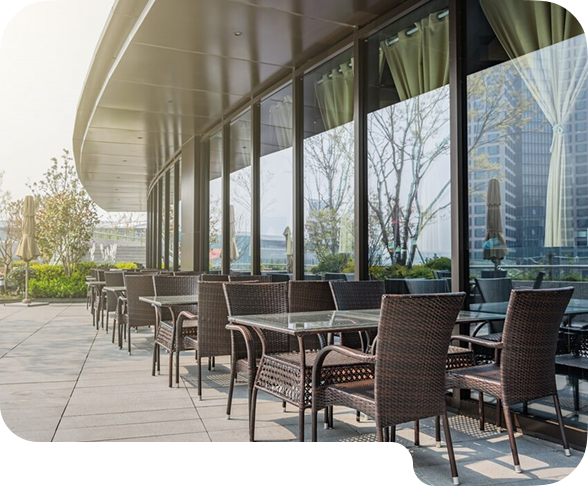

Коммерческий объект

Балконы

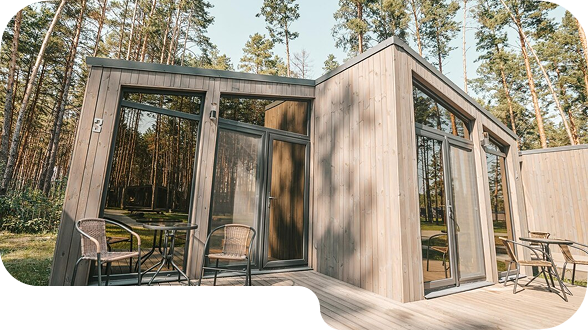

Загородный дом

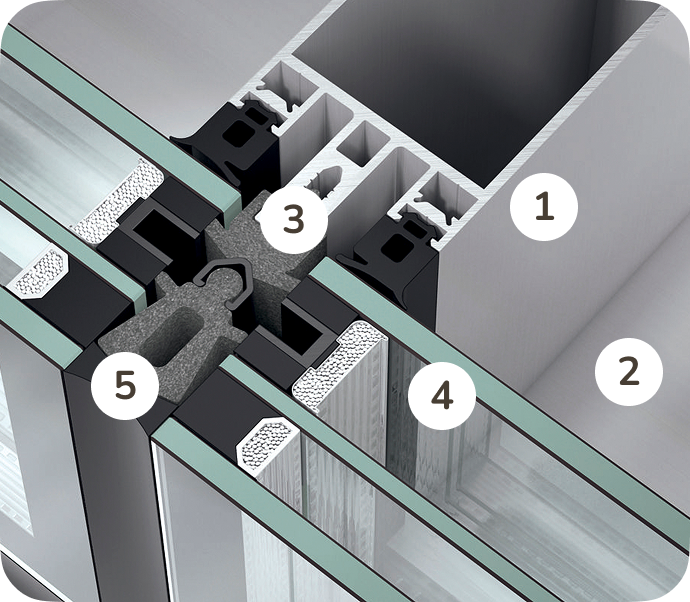

Из чего состоит стоечно-ригельная система остекления

Стойка — это вертикальный элемент конструкции, который соединяет ригели (горизонтальные элементы) и является основным компонентом для закрепления стеклянных панелей в фасадной системе.

Основные функции стойки:

Несущая функция – удерживает стеклопакеты и горизонтальные ригели, обеспечивая жесткость конструкции.
Теплоизоляция и гидроизоляция – в современных системах стойки имеют терморазрывы и уплотнители для защиты от холода, ветра и влаги.
Эстетика – стойки могут быть скрытыми или видимыми, что влияет на внешний вид фасада.

Ригель — это горизонтальный элемент стоечно-ригельной системы, который связывает вертикальные стойки (колонны) и обеспечивает жесткость и устойчивость конструкции.

Основные функции ригеля:

Распределение нагрузок – передаёт вертикальные и горизонтальные нагрузки (например, от ветра, снега или веса остекления) на стойки.
Обеспечение жёсткости – предотвращает деформацию конструкции, увеличивая её прочность.
Формирование каркаса – служит основой для крепления заполнения (стекла, панелей, сэндвич-панелей и др.).

Термомост (терморазрыв) — это элемент алюминиевого профиля в стоечно-ригельной системе, который уменьшает теплопередачу между внутренней и внешней частями конструкции. Он предотвращает образование «мостиков холода», снижая теплопотери и улучшая энергоэффективность здания.

Основные функции термомоста:

Теплоизоляция – разрывает прямой контакт между холодной (уличной) и тёплой (внутренней) частями профиля, уменьшая промерзание.
Защита от конденсата – препятствует образованию влаги на внутренних поверхностях из-за перепада температур.
Повышение энергоэффективности – сокращает затраты на отопление и кондиционирование.

Стеклопакет — это герметичная светопрозрачная конструкция, состоящая из двух или более стёкол, разделённых дистанционной рамкой и заполненных осушенным воздухом или инертным газом (аргон, криптон). В стоечно-ригельных системах стеклопакет является основным заполнением, обеспечивающим естественное освещение, теплоизоляцию и звукозащиту.

Основные функции стеклопакета:

Теплоизоляция – снижает теплопотери благодаря воздушным или газовым камерам между стёклами, а так же напылении на стеклах.
Шумоподавление – многослойная конструкция (особенно с триплексом или разной толщиной стёкол) уменьшает уличный шум.
Безопасность – закалённые стёкла или триплекс устойчивы к ударам и разрушению.

Прижимная планка — это алюминиевый профиль, который фиксирует стеклопакет или другое заполнение (панели, сэндвич-листы) в стоечно-ригельной системе. Она обеспечивает надежное крепление и герметизацию, а также выполняет декоративную функцию, скрывая крепежные элементы.

Основные функции прижимной планки:

Фиксация стеклопакета – удерживает светопрозрачное заполнение в раме, предотвращая смещение.
Герметизация стыков – в сочетании с уплотнителями защищает от протечек, пыли и сквозняков.
Декоративное оформление – маскирует места крепления, придавая фасаду эстетичный вид.

Примыкание к стене в стоечно-ригельной конструкции – это узел соединения алюминиевого каркаса с капитальными стенами здания. Обеспечивает герметичность, теплоизоляцию и устойчивость системы.

Особенности монтажа:

Выполняется с помощью доборных профилей (уголков, кронштейнов) .
Обязательно применение уплотнителей (EPDM, силикон) для защиты от воды и сквозняков.
Может быть видимым (с декоративными накладками) или скрытым .

Этапы монтажа стоечно-ригельной конструкции

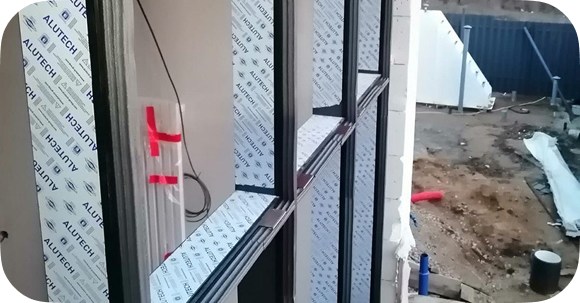

Сборка конструкции /01

Перед установкой на фасад элементы системы собирают на строительной площадке или непосредственно на объекте.

Подготовка стоек и ригелей – проверяют размеры, чистоту профилей и наличие терморазрывов.
Сборка ригельно-стоечного каркаса – ригели соединяют со стойками с помощью крепежных элементов (клиновидных соединений, болтов или кронштейнов).
Установка уплотнителей – в профили вставляют резиновые или силиконовые уплотнители для герметичности.

Крепеж верхних кронштейнов /03

После закрепления нижних опор стойки фиксируют в верхней части.

Устанавливают верхние кронштейны, соединяющие стойки с несущими конструкциями здания.
Производят окончательное выравнивание каркаса
по вертикали.
Закрепляют кронштейны жестко, чтобы избежать расшатывания конструкции

Установка прижимных планок /05

Прижимные планки удерживают стеклопакеты и обеспечивают герметичность системы.

Закрепляют прижимные профили на стойках и ригелях с помощью саморезов или болтов.
Проверяют плотность прижима – он должен быть равномерным по всей поверхности стеклопакета.
Устанавливают наружные декоративные крышки, придающие конструкции законченный вид.

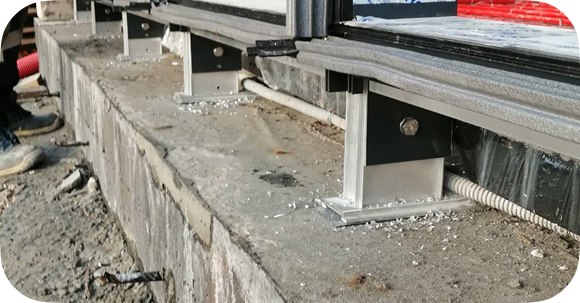

Установка на опорные пятки /02

Опорные пятки – это элементы, которые обеспечивают правильную передачу нагрузки от конструкции на несущие конструкции здания.

Стойки устанавливают на опорные пятки, заранее закрепленные в основании.
Проверяют вертикальность и правильность расположения с помощью нивелира или лазерного уровня.
Фиксируют стойки предварительно, оставляя возможность корректировки перед окончательным закреплением.

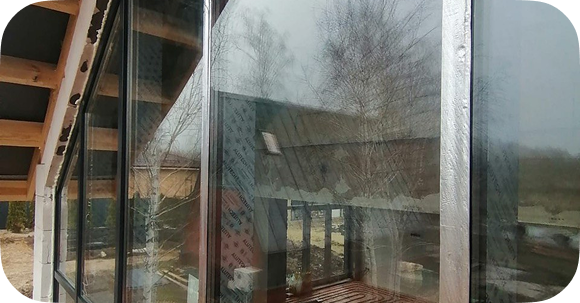

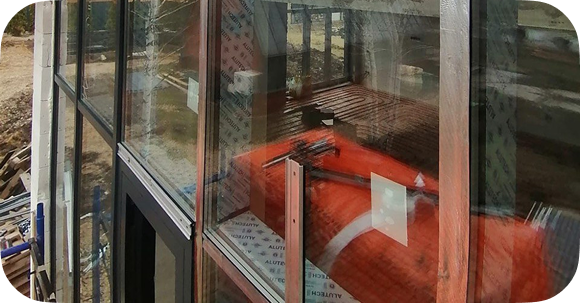

Установка стеклопакетов /04

После установки каркаса приступают к монтажу стеклопакетов.

Вставляют стеклопакеты в пазы стоек и ригелей.
Выравнивают и фиксируют стекло с помощью прокладок (обычно резиновых или пластиковых).
Оставляют небольшие зазоры для температурных расширений стекла.

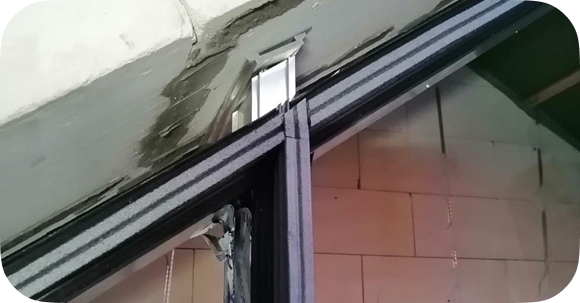

Устройство примыкания к стене /06

На финальном этапе обеспечивают герметичность мест соединения конструкции с фасадом здания.

Используют уплотнители и герметики для защиты от влаги, ветра и холода.
Устанавливают дополнительные профили (например, отливы, козырьки) при необходимости.
Проверяют качество стыков и герметичность примыканий.

После завершения работ конструкция очищается от строительной пыли и защитной пленки, а затем осуществляется приемка установленной конструкции заказчиком
